AC Axial WAC Series AC轴流风扇WAC系列

尺寸：92×92×38mm

通用规格

电机：交流蔽极式内转子电机

外框：压铸铝合金

叶轮扇叶：阻燃塑料(防火等级94V-0)

轴承：滚珠轴承

整机重量：360克

主要特性参数

机型 Part NO.	轴承 B/F/S	电压 V	频率 Hz	电流 A	功率 W	转速 RPM	最大风量 m³/min / CFM		最大风压 mm-H₂O / In-H₂O		噪音 dBA
WAC09238B1H	B	100/125	50/60	0.23	17/13	2300/2500	1.19/1.42	42/50	3.6/3.8	0.14/0.15	31/35
WAC09238B2H	B	200/240	50/60	0.1	17/13	2300/2500	1.19/1.42	42/50	3.6/3.8	0.14/0.15	31/35

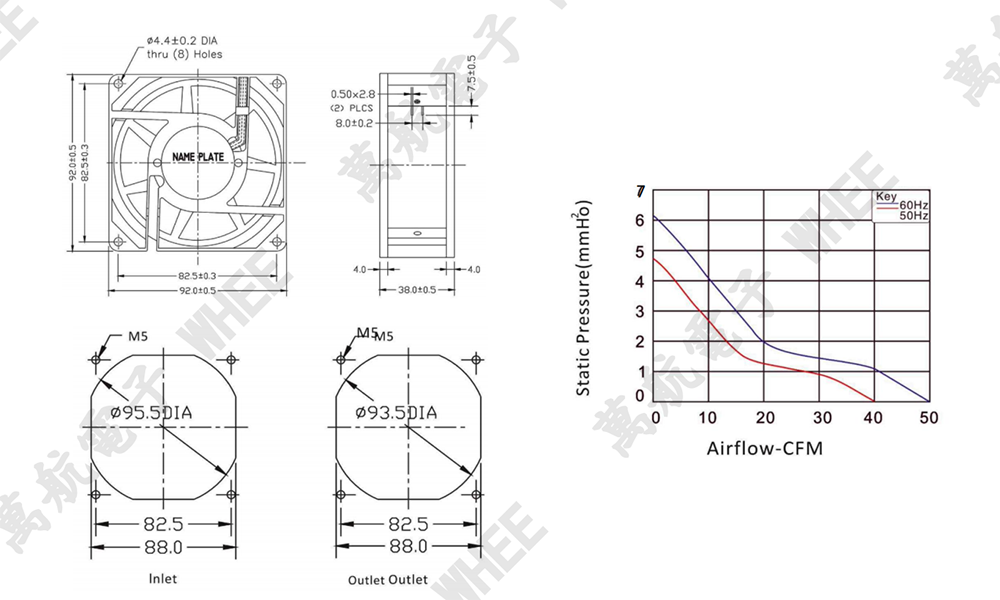

图纸与面板出料口与风口特性曲线
