AC Axial WAC Series AC轴流风扇WAC系列

尺寸：80×80×25mm

通用规格

电机：交流蔽极式内转子电机

外框：压铸铝合金

叶轮扇叶：阻燃塑料(防火等级94V-0)

轴承：滚珠轴承

整机重量：260克

主要特性参数

机型 Part NO.	轴承 B/F/S	电压 V	频率 Hz	电流 A	功率 W	转速 RPM	最大风量 m³/min / CFM		最大风压 mm-H₂O / In-H₂O		噪音 dBA
WAC08025B1H	B	100/125	50/60	0.13	13	2300/2700	0.53/0.65	19/23	2.8/3.0	0.11/0.12	24/29
WAC08025B2H	B	200/240	50/60	0.07	13	2300/2700	0.53/0.65	19/23	2.8/3.0	0.11/0.12	24/29

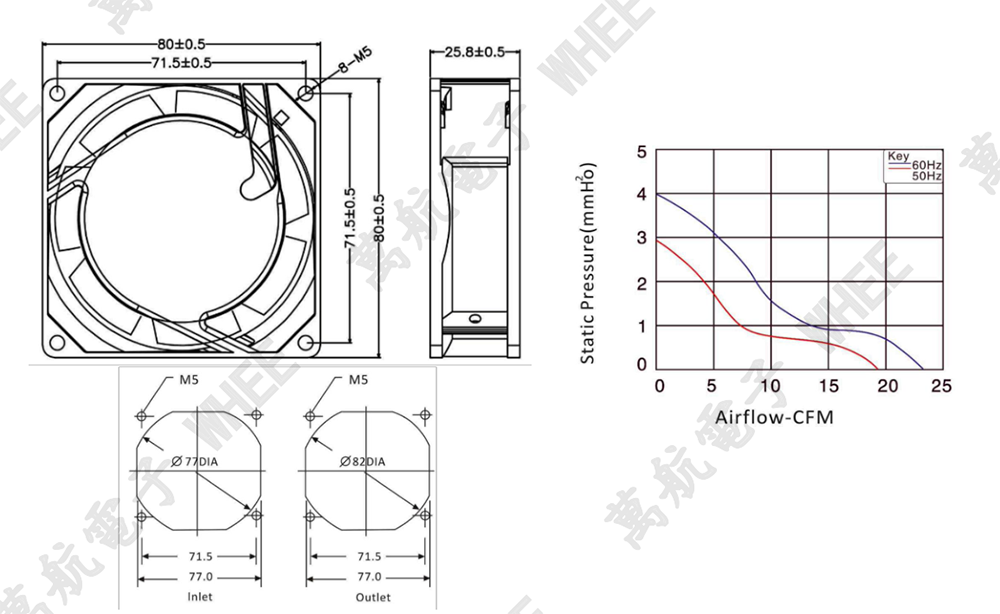

图纸与面板出料口与风口特性曲线
